[카이로스2기] 2차 프로젝트 : myCobot 블록 Pick & Place

이번주 포스팅으로는 카이로스 2기에서 진행한 myCobot을 이용한 블록 Pick & Place 프로젝트를 소개하고자 한다.

1차 프로젝트로 myAGV 주행을 진행하였기에, 이번 2차 프로젝트에서는 AGV를 제외하고 PLC와 myCobot을 메인으로 준비해보았다.😎

1. 2차 프로젝트 개요
2. 모듈별 활용 기술
3. 자체 평가



1. 2차 프로젝트 개요

2차 프로젝트 역시 주어진 기본 과제와 더불어, 추가 미션을 수행할 수 있도록 프로젝트를 구성하였다.

- 프로젝트 기본 과제

  : PLC 컨베이어를 통해 블록이 전달되면 myCobot을 활용하여 블록을 색상별로 구분하고 그 중 3가지 색상만 선별하여 총 3층으로 적재하기

- 우리 조의 추가 과제 목표 3개👾

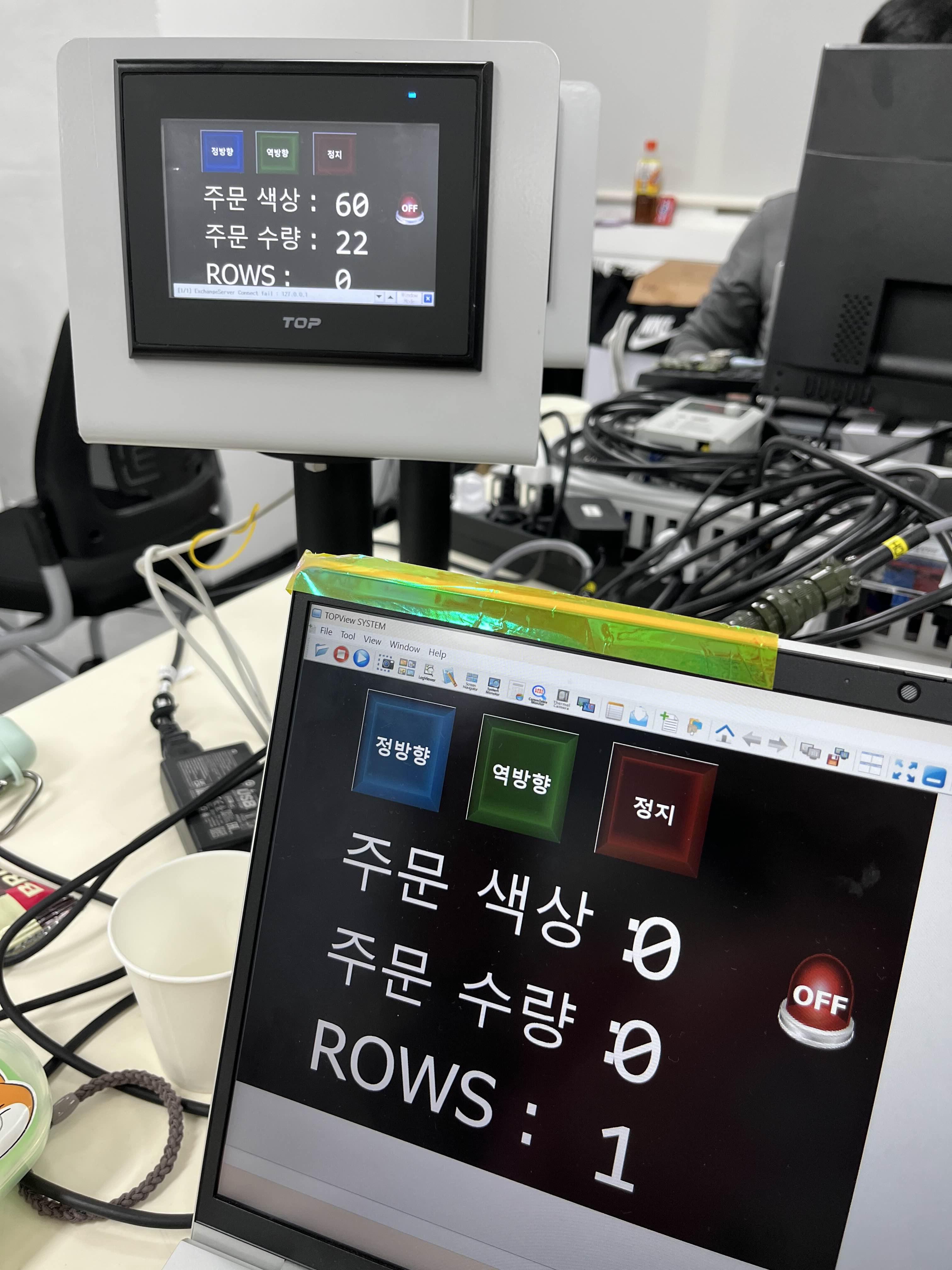

1) PLC touch와의 통신을 통해 특정 색상을 특정 수량만큼만 주문을 받고, 해당 주문에 해당하는 블록만 적재하기

2) 딥러닝을 통해 양품/불량품을 추가로 구분하고, 2층으로 주어지는 블록 구분도 수행하기

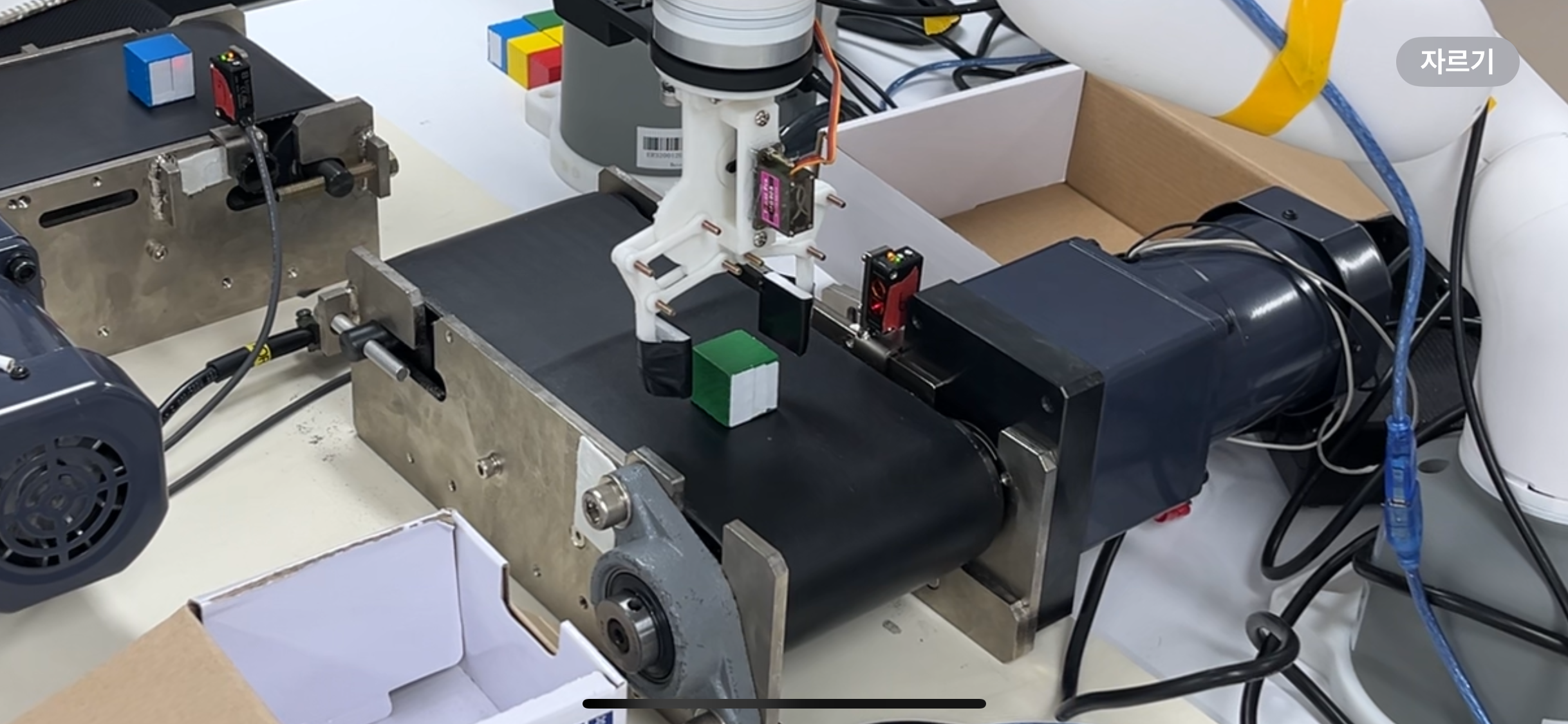

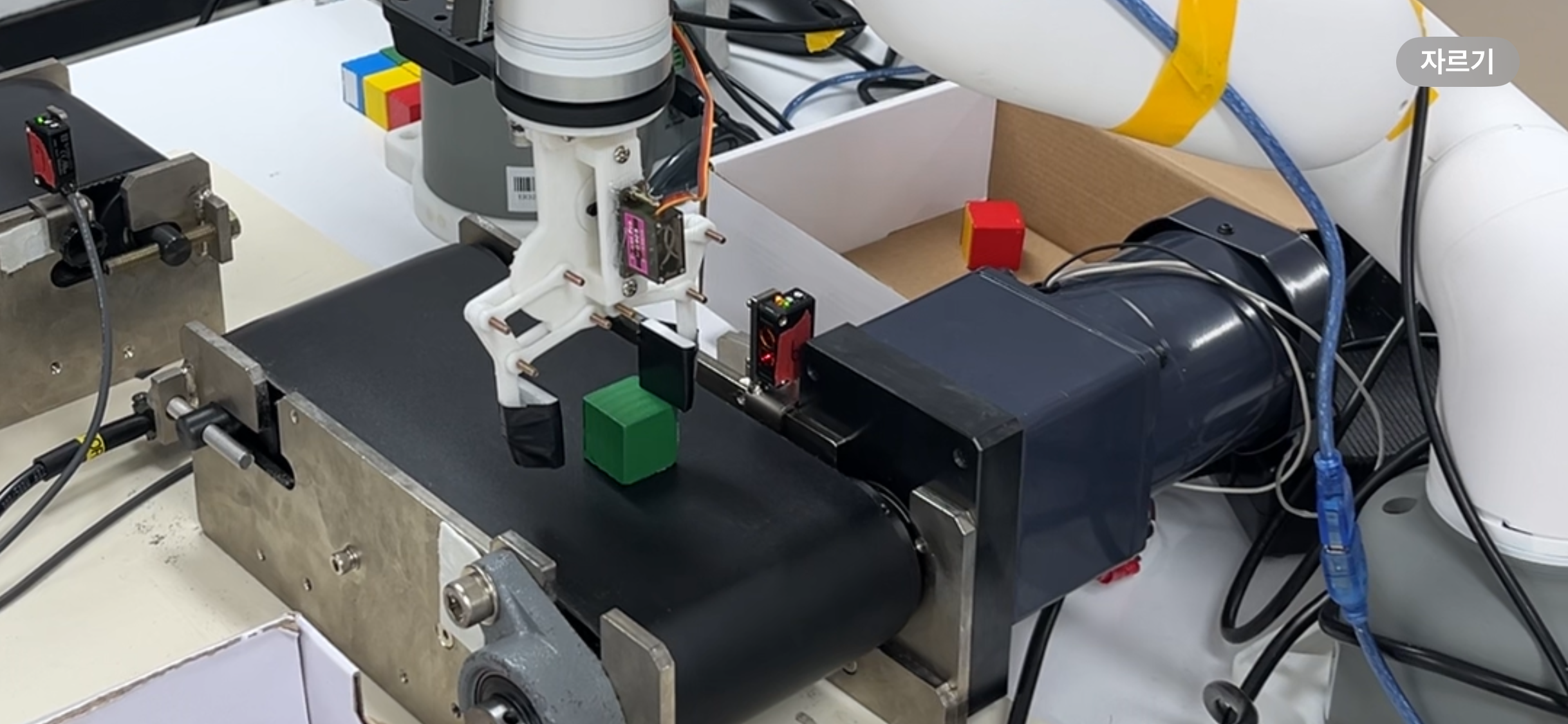

3) offset을 계산하여 좌우로 오는 블록을 그리퍼가 따라가서 Pick & Place 하기



2. 모듈별 활용 기술

1) PLC 활용 & 통신

블록 이동을 시키기 위한 PLC 인버터를 작동과, touch를 통한 제어와 주문 접수까지 PLC에서도 상당히 많은 설정을 필요로 한 프로젝트였다.

내가 맡은 파트가 이 PLC 제어 및 통신을 받아 작동하는 파트여서, 정말 초기 거의 일주일 가량을 PLC 통신을 팠다. 😭

정말 다른 센터에 계신 PLC 강사님들께도 전화드리면서 문의드릴 정도였는데 정말 모든 분들께서 함께 고민해주시고 업체에 문의해주시는 등 힘써주셔서 너무 감사했다..! 카이로스 강사님들 감사해요💖

이 통신 파트는 그래서 추후에 별도 포스팅으로 정리된 기술 포스팅을 올릴 수 있으면 좋을 것 같다..!

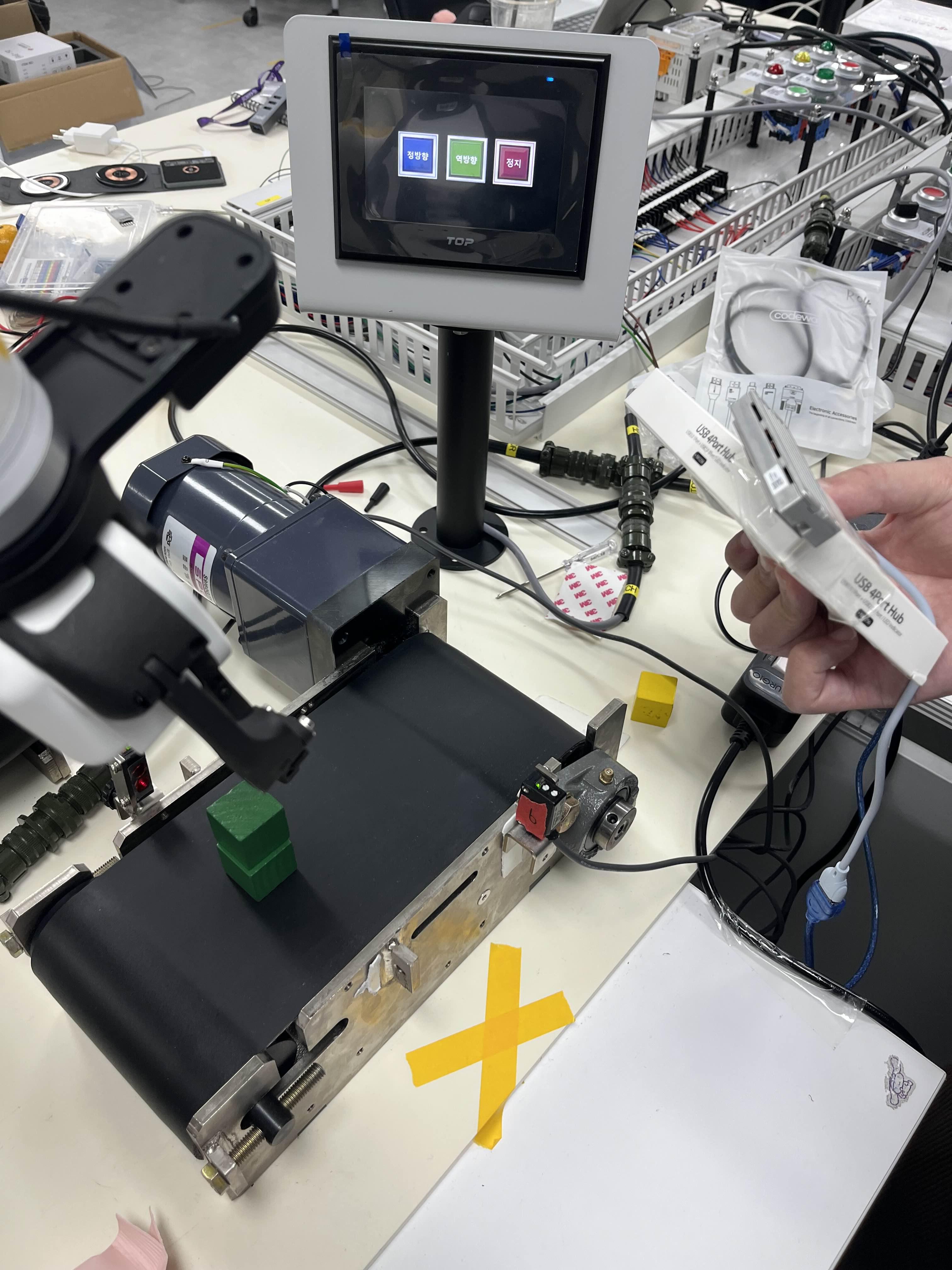

인버터는 기본적으로 정방향/역방향 제어와 센서 부착을 통해 희망 지점에서 멈추도록 세팅하였다.

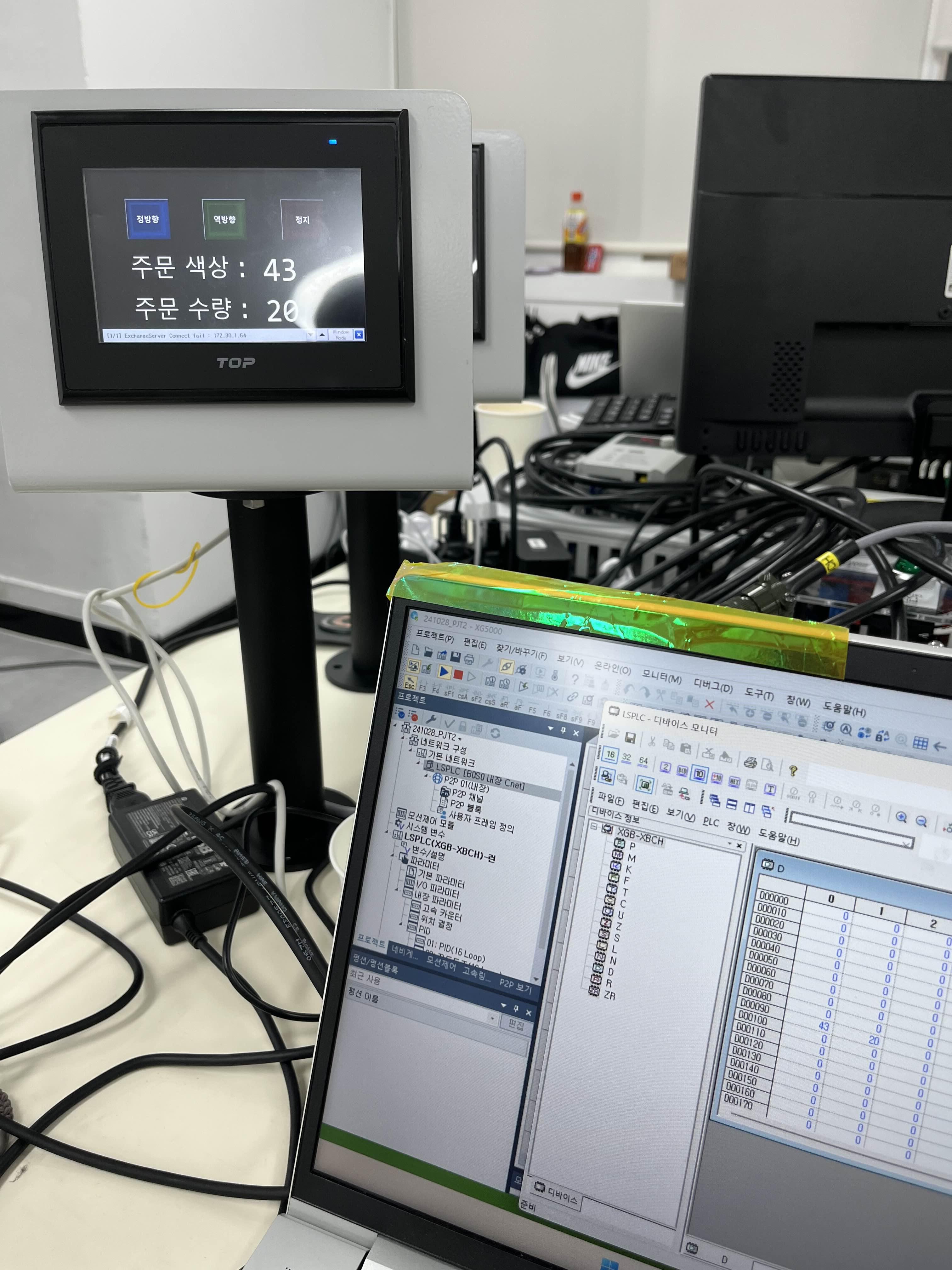

어쨌든 프로젝트 상에서는 PLC 인버터의 제어와 더불어 touch에서 PLC로 보낸 데이터를 RS-485 통신(+Modbus RTU 프로토콜)을 사용해서 PC로 받아오는 부분을 구현해낼 수 있었다.👏



2) Pick & Place 심화

다음으로는 프로젝트의 기본이 되는 가장 중요한 부분인 그리퍼를 사용한 Pick & Place이다.

기본적인 적재동작 수행과 더불어 추가 과제 심화 파트로는 딥러닝 양불 판단과 Depth 카메라 층 여부 판단이 있었다.

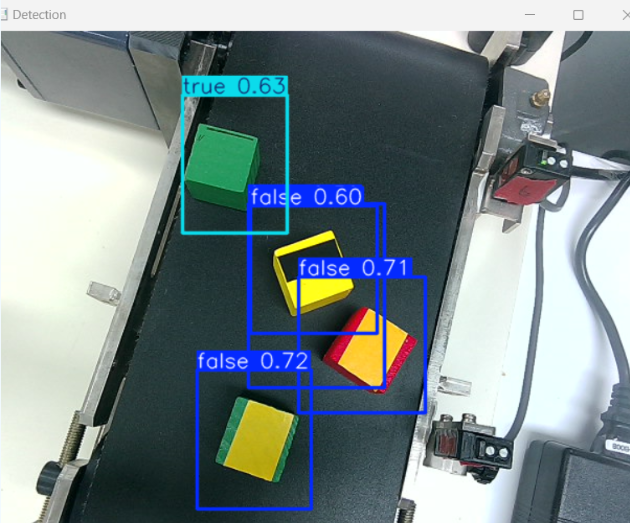

딥러닝은 YOLOv8 모델 학습을 통해 색상과 무관하게 양품/불량품을 구분하여 동작하는 로직을 추가하였다.

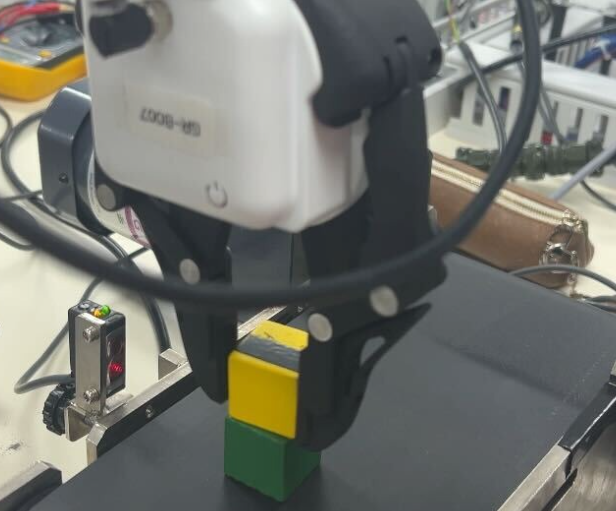

층 여부는 깊이 카메라의 z 값을 활용하여 input으로 들어오는 값이 한 층 짜리 블록인지, 두 층 짜리 블록인지를 구분하고, 구분 값에 따라 2층일 경우 2층에 대한 양불판정 및 액션 수행을 진행하고, 다음 1층에 대해서도 연속해서 해당 작업을 진행할 수 있도록 구현하였다.😺

담당자들이 매우 고생하셨던 만큼 성공해서 굉장히 뿌듯했던 부분! 🐶



3) offset을 활용한 좌우 이동

기존 로직으로는 그리퍼가 설정해둔 기본 좌표에서만 작업을 수행할 수 있기 때문에, 이 부분을 개선해보고자 offset을 확인해서 블록이 있는 방향으로 더 움직여서 Pick & Place를 수행하는 로직을 개발하였다.

블록의 중심 값과, 비전 카메라에서 보는 프레임 중심간의 거리를 계산하여 움직인다고 이해하면 쉬울 것 같다.🙌

실환경에서도 잘 수행되었지만, 아무래도 추가로 진행하게 되면서 담당자분께 할당되었던 개발 시간이 짧았다보니 완전히 모든 로직에 적용하지 못한 점과, 주변에 사물이 많다보니 좌우 움직임에도 한계가 있었던 점 등이 아쉬웠다.😢



3. 자체평가 👀

- 시간이 1차 프로젝트보다 길었음에도 오히려 더 이런저런 시간이 많이 들었던 2차 프로젝트😇

- 나는 반쯤 통신 마스터가 되게.. 통신을 팠는데 결국은 허무하게 해결되었지만 배운게 많은 시간이었다. 하지만 여기 쓴 시간 때문에 다른 것들을 많이 같이 못해서 아쉬운 부분이 많았다. 삽질은 값지지만 프로젝트 기간에서는 금같은 시간이라 눈물이 났다.. 통합 프로젝트에 잘 녹여봐야지👊

- 정말 담당자들이 매일매일 고생을 정말 많이했는데, 하드웨어라는 특성 상 매일 아침마다.. 아니면 하루 중간에라도.. 좌표 값이 미세하게나마 계속 틀어졌기 때문이다 ㅠ.ㅠ 그래서 분명히 잘 동작했던 부분도 테스트 하면 또 잘 집지 못하고 하는 부분이 있었고.. 결국 최종 테스트에서도 일부 블록이 잘 집히지 않는 문제가 있었다. (아래 사진처럼 같은 위치 같아도 잡히는 경우와 안잡히는 경우가 있었다) 이를 보정하기 위한 offset 확인 등을 통합 프로젝트에서는 고려해보기로 했다..

- 통합 프로젝트까지 화이팅! 👩‍💻
